Công nghệ 8 VNEN bài 10: Truyền và biến đổi chuyển động

B. BÀI TẬP VÀ HƯỚNG DẪN GIẢI

Kiến thức thú vị

A. Hoạt động khởi động

• Tại sao trong máy móc, thiết bị cần phải có cơ cấu truyền chuyển động?
• Tại sao trong máy móc, thiết bị cần phải có cơ cấu biến đổi chuyển động?
• Trong các cơ cấu truyền chuyển động của máy móc, thiết bị có những loại truyền động nào?
• Trong các cơ cấu biến đổi chuyển động của máy móc, thiết bị có những loại chuyển động nào?

=> Xem hướng dẫn giải

B. Hoạt động hình thành kiến thức

1. Truyền và biến đổi chuyển động trong cơ khí

Trả lời câu hỏi sau:

1. Chuyển động ban đầu của máy khâu đạp chân là bàn đạp, hãy mô tả dạng chuyển động của bàn đạp, thanh truyền, vô lăng, kim của máy khâu.

2. Mô tả dạng chuyển động của pit tông, thanh truyền, trục khuỷu của động cơ đốt trong.

=> Xem hướng dẫn giải

2. Một số cơ cấu truyền chuyển động

Trả lời các câu hỏi sau:

1. Trong các truyền động trên, có loại truyền động nào không thể truyền chuyển động quay giữa các trục vuông góc với nhau?

2. Loại truyền động nào thường sử dụng để truyền chuyển động quay giữa hai trục xa nhau.

3. Đối với truyền chuyển động đai, trong trường hợp nào thì cần phải dùng loại đai có răng?

=> Xem hướng dẫn giải

3. Một số cơ cấu biến đổi chuyển động

Điền các từ, cụm từ cho dưới đây vào chỗ trống cho phù hợp:

Quay, tịnh tiến, lắc, vừa tịnh tiến vừa quay, vừa tịnh tiến vừa lắc

Hình 10.3a. Ở cơ cấu tay quay - con trượt, khi tay quay một quay tròn thì thanh truyên 2 sẽ chuyển động ....(1)......; còn con trượt 3 sẽ chuyển động ....(2).......

Hình 10.3b. Ở cơ cấu trục vít me - đai ốc, khi trục vít me quay tròn thì đai ốc sẽ chuyển động ....(3).......

Hình 10.3c. Ở cơ cấu tay quay - thanh lắc, khi tay quay quay tròn thì thanh bị dẫn sẽ chuyển động ......(4).......

=> Xem hướng dẫn giải

• Trình bày nguyên lí làm việc của cơ cấu tay quay - con trượt
• Trình bày nguyên lí làm việc của cơ cấu trục vít me - đai ốc
• Trình bày nguyên lí làm việc của cơ cấu tay quay - thanh lắc

=> Xem hướng dẫn giải

C. Hoạt động luyện tập

1. Quan sát hình 10.4

2. Trả lời các câu hỏi sau:

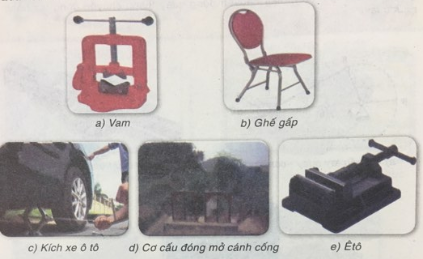

Điền tên loại cơ cấu biến đổi chuyển động cho trong hình 10.3 vào các ô tương ứng với các sản phẩm cơ khí ở trên hình 10.4 vào bảng 10.1

Nêu những điểm giống nhau và khác nhau giữa cơ cấu tay quay - con trượt và cơ cấu bánh răng - thanh răng

=> Xem hướng dẫn giải

D. Hoạt động vận dụng

• Tìm một vài ví dụ về ứng dụng của các bộ phận chuyển động trong các máy móc, thiết bị là sản phẩm cơ khí được sử dụng tại địa phương, trong gia đình
• Đề xuất phương án truyền động từ động cơ xe máy hoặc xe công nông tới bộ phận khác để làm nhiệm vụ như: bơm nước, xát gạo, xay bột, thái sắn...

=> Xem hướng dẫn giải
