Xác định đường đi của chùm tia sáng với các giá trị sau đây của góc anpha

Câu 8: Trang 173 sgk vật lí 11

Một khối bán trụ trong suốt có chiết suất n = 1,41 . Một chùm tia sáng hẹp nằm trong một mặt phẳng của tiết diện vuông góc, chiếu tới khối bán trụ như Hình 27.11. Xác định đường đi của chùm tia sáng với các giá trị sau đây của góc $\alpha $

a) = 60⁰

b) = 45⁰

c) = 30⁰

Bài làm:

Góc giới hạn để xảy ra hiện tượng phản xạ toàn phần khi truyền từ trong bán trụ ra ngoài không khí là: sin i_gh =

Vậy i_gh = 45⁰

a) = 60⁰

Góc tới là i = 90⁰ – 60⁰ = 30⁰ < i_gh (không xảy ra hiện tượng phản xạ toàn phần)

Hiện tượng xảy ra: Phản xạ một phần, khúc xạ.

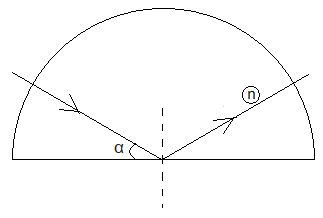

Đường đi của tia sáng được biểu diễn trong hình vẽ:

b) = 45⁰

Góc tới là i = 45⁰ = i_gh xảy ra hiện tượng phản xạ toàn phần.

c) = 30⁰

Góc tới là i = 60⁰ > i_gh­, xảy ra hiện tượng phản xạ toàn phần.

Hình vẽ chung cho 2 phần b và c:
